Thiết bị bảo vệ solar - bảo vệ chống sét an toàn cho hệ thống điện mặt trời
Hiện nay, điện năng lượng mặt trời với nhiều ưu điểm nổi trội đang được ứng dụng rất phổ biến cả trong điện dân dụng và công nghiệp. Đây là nguồn năng lượng sạch và thân thiện với môi trường. Tuy nhiên, do đặc điểm cấu tạo và lắp đặt nên hệ thống này rất dễ bị tác động bởi các yếu tố thiên nhiên. Trong đó, sét đánh là một trong những yếu tố phổ biến hơn cả. Chính vì vậy, bảo vệ chống sét là vấn đề cần phải được quan tâm khi lắp đặt và vận hành hệ thống điện năng lượng mặt trời.
Tại sao phải chống sét điện mặt trời?
Hệ thống điện năng lượng mặt trời gồm các tấm pin năng lượng, dây dẫn, inverter, bộ điều khiển, bộ chuyển đổi, ắc quy lưu trữ,... được liên kết với nhau. Vì vậy, khi một bộ phận có vấn đề sẽ ảnh hưởng đến hoạt động của toàn hệ thống.

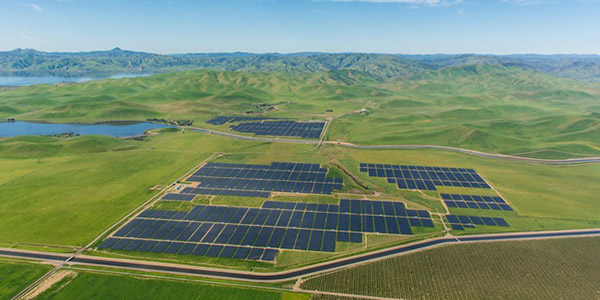

Hệ thống điện năng lượng mặt trời thường lắp đặt ở những nơi trống trải nên dễ bị ảnh hưởng bởi yếu tố thiên nhiên
Bên cạnh đó, hệ thống điện năng lượng mặt trời có thể chịu tác động và bị ảnh hưởng bởi một số yếu tố dẫn đến giảm hiệu quả và tuổi thọ. Một trong số các rủi ro thường gặp là hiện tượng sét đánh. Bởi các hệ thống điện năng lượng mặt trời thường được lắp đặt ở trên cao, các vùng trống trải nên rất dễ ảnh hưởng bởi giông sét. Khả năng bị sét đánh là rất cao, có thể gây cháy nổ các tấm pin mặt trời, đường dây dẫn hoặc bộ điều khiển nếu sét đánh trực tiếp. Hoặc tạo các xung điện quá áp đột biến lan truyền trên các đường dây nguồn DC từ tấm pin về, dây tín hiệu cảm biến, dây nguồn AC nối ra lưới điện và các tải tiêu thụ.
Khi bị sét đánh, các tế bào quang điện và các bộ phận khác của hệ thống sẽ bị hư hỏng ngay lập tức hoặc bị suy giảm hiệu suất hoạt động dẫn đến thời gian sử dụng bị rút ngắn, tốn kém chi phí thay thế và sửa chữa, làm gián đoạn hoạt động sinh hoạt và sản xuất.
Giải pháp bảo vệ chống sét cho hệ thống điện năng lượng mặt trời
Bảo vệ chống sét là vấn đề cần quan tâm hàng đầu trước khi đưa vào sử dụng và vận hành hệ thống điện năng lượng mặt trời. Sử dụng các thiết bị bảo vệ solar là cần thiết để giữ an toàn cho hệ thống điện trước các tác động của thiên nhiên. Hiện nay có 2 giải pháp chống sét chính được sử dụng cho các hệ thống điện năng lượng mặt trời là:
Bảo vệ chống sét trực tiếp
Biện pháp bảo vệ chống sét này sử dụng các cột thu lôi theo công nghệ phát xạ sớm, gắn trên các trụ độc lập bên ngoài. Số lượng cột thu lôi được bố trí sao cho vùng bảo vệ của nó có thể bao phủ hết được bề mặt của hệ thống điện năng lượng mặt trời. Với các công trình lớn, có thể sử dụng thêm kim phân tán sét. Còn đối với các hệ thống có quy mô nhỏ như nhà ở, cột đèn năng lượng mặt trời, biển báo,... thì không cần thiết sử dụng kim thu sét ESE mà có thể dùng kim thu lôi truyền thống.

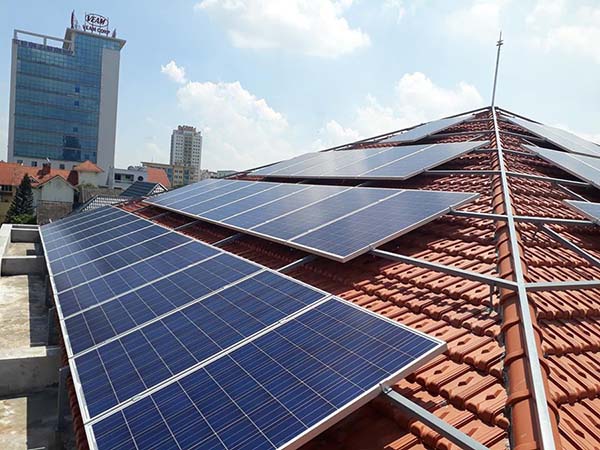

Hệ thống bảo vệ chống sét trực tiếp

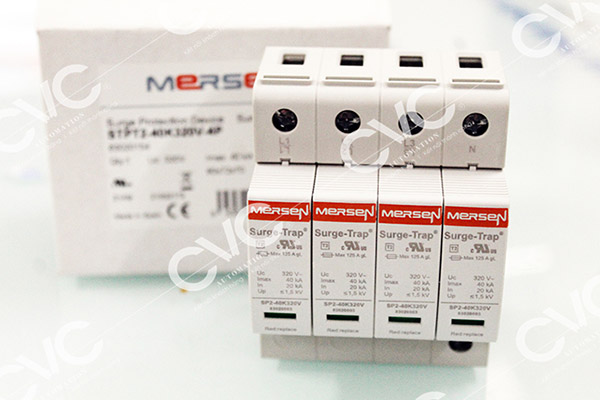

Bảo vệ chống sét lan truyền
Những tia sét nguy hiểm có thể phá huỷ và làm ảnh hưởng đến các thiết bị điện tử, đường dây dẫn, đường truyền dữ liệu trong bán kính 2km. Vì vậy, việc bảo vệ chống xung quá áp đột biến lan truyền trên đường dây DC, AC & tín hiệu là rất cần thiết. Hoạt động của thiết bị chống sét lan truyền dựa trên nguyên lý mạch bảo vệ, khi sét đánh vào hệ thống, thiết bị này sẽ cắt sét trực tiếp. Đồng thời, triệt tiêu xung nhiễu của sét lên thiết bị điện để bảo vệ quá áp, quá tải, bảo vệ đường dây không xảy ra các sự cố chập cháy.
CÓ THỂ BẠN QUAN TÂM:
Tủ combiner box 1500vdc bảo vệ cho hệ thống NLMT
Những yếu tố cần xem xét khi lựa chọn giải pháp chống sét năng lượng mặt trời
+ Xác định quy mô của hệ thống lớn hay nhỏ để đưa ra giải pháp bảo vệ chống sét phù hợp.
+ Xác định được điện áp định mức của hệ thống và điện áp tối đa.
+ Xem xét và tính toán mật độ sét, cường độ sét trong khu vực nhiều hay ít và hệ số rủi ro gây nên.
+ Hệ thống điện mặt trời độc lập hay hòa mạng.
>>>Xem thêm: Chống sét lan truyền cho cảng
Lắp đặt chống sét lan truyền cho hệ thống điện năng lượng mặt trời cần lưu ý gì?

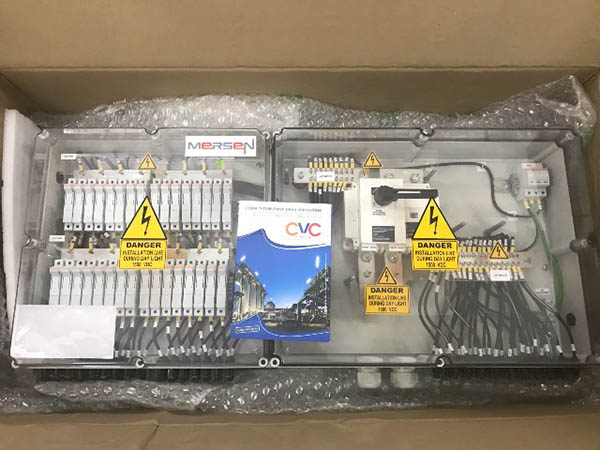

Nhằm giúp mọi người có thêm các tips về việc lắp đặt thiết bị chống sét của Mersen, CVC Việt Nam xin giới thiệu 4 điểm cần lưu ý khi lắp đặt thiết bị chống sét lan truyền (SPD) trong tủ combiner box.
Nơi lắp chống sét
SPD được lắp trong tủ combiner box, đầu vào của SPD DC được lắp song song với đầu vào tổng của dây (+) và dây trừ (-), đầu ra được nối đất (Gnd).
Thay thế module hư
Tất cả thiết bị chống sét của Mersen đều có báo hiệu thay thế khi module chống sét bị hư (thông thường sau 20 lần sét đánh với cường độ In, xấp xỉ 3 lần với sét cường độ Imax). Bạn nên kiểm tra thường xuyên đầu báo hiệu phía trên đầu của mỗi module, đặc biệt là sau những cơn bão, nếu đầu báo chuyển sang đỏ thì phải thay thế bằng module mới.
Tiếp điểm phụ báo hiệu (Auxiliary Micro-Switch)
Đường kính đấu dây tín hiệu là từ 0.5mm đến 1.3mm. Dòng điện tối đa cắt tải của tiếp điểm phụ là 3A.
Đấu dây cho chống sét lan truyền
Tuân thủ quy định dây DC (+), (-) và Ground cho các cực của chống sét. Mersen khuyến cáo tiết diện dây điện từ 10mm2 đến 35mm2 nhằm đảm bảo an toàn cho người sử dụng.
Đơn vị cung cấp thiết bị chống sét solar uy tín
Hiện nay, có rất nhiều đơn vị cung cấp thiết bị chống sét điện năng lượng mặt trời. Tuy nhiên, việc có quá nhiều thương hiệu cũng khiến khách hàng gặp nhiều khó khăn trong việc lựa chọn.
Là một trong những đơn vị tiên phong trong lĩnh vực cung cấp các sản phẩm tự động hoá, thiết bị bảo vệ chống sét, cầu chì công nghiệp,... Công ty TNHH Thương Mại Dịch Vụ Châu Vĩnh Cường tự hào là nhà phân phối chính thức của các thương hiệu hàng đầu như Mersen, Bussmann, Siemens, Siba,...
CVC Việt Nam là đại lý phân phối chính thức của thương hiệu Mersen tại thị trường Việt Nam
Trong đó, với thiết bị chống sét lan truyền, CVC Việt Nam chủ yếu phân phối sản phẩm của thương hiệu Mersen - nhà sản xuất hàng đầu trong lĩnh vực này. Các thiết bị chống sét của Mersen luôn ứng dụng công nghệ hiện đại, được đảm bảo về chất lượng, độ an toàn và độ bền cao. Bên cạnh đó, mọi sản phẩm do CVC Việt Nam cung cấp đều được bảo hành chính hãng, mọi vấn đề về kỹ thuật đều được đội ngũ nhân viên hỗ trợ nhiệt tình.
