CÁC LOẠI CẦU CHÌ TRUNG THẾ THÔNG DỤNG Ở VIỆT NAM

Cầu chì trung thế là cầu chì có điện thế định mức từ 1,000V đến 36,000V, dùng để bảo vệ máy biến áp, máy biến dòng, động cơ…

Có 3 loại cầu chì trung thế là Back Up, General Purpose và Full Range.
Back Up: là loại cầu chì dùng riêng cho động cơ và các thiết bị hút dòng cao khi khởi động. Bởi vì dòng điện khởi động của các thiết bị này cao hơn từ 3-5 lần dòng điện định mức. Cầu chì dòng này sẽ không đứt nếu dòng điện tăng với mức như thế trong khoảng thời gian ngắn (4-5s), nếu lâu là hiện tượng quá tải, cầu chì sẽ đứt.
Hiện tại thì đây là loại được sử dụng phổ biến nhất trên thế giới, và công ty Châu Vĩnh Cường nhập khẩu cầu chì trung thế loại này.
General Purpose (tạm dịch: chức năng cơ bản): là dòng cầu chì thông thường, chỉ có bảo vệ ngắn mạch.
Full Range (tạm dịch: đa chức năng): là dòng cầu chì vừa có thể bảo vệ quá tải và bảo vệ quá dòng.





I. THÔNG SỐ KỸ THUẬT:
1. Điện thế định mức:

Đây là thông số thể hiện điện thế mà cầu chì hoạt động chính xác. Trên thân cầu chì sẽ thể hiện 2 mức điện thế, VD: 3/7.2kV, 10/17.5kV, 10/24kV... Cầu chì thể hiện những đặc tính tốt nhất khi sử dụng ở mức điện thế sau, VD: cầu chì ghi 10/24kV thì hoàn toàn dùng được cho mức điện thế từ 10kV đến 24kV, tuy nhiên, cầu chì sẽ cắt chính xác thời gian ở mức điện áp 24kV.

2. Dòng điện định mức:

Đây là dòng điện tối đa đi qua cầu chì mà không làm đứt cầu chì.

3. Striker

Là một thanh sắt dài 30mm, đường kính 15mm. Nó sẽ bung ra khi cầu chì bị đứt, mục đích là báo hiệu cho người dùng và tác động relay (nếu có). Lực đẩy của striker thông thường là 50N, 80N hay 100N (tùy từng nhà SX và mục đích sử dụng).

4. Breaking capacity I1

Khả năng chịu được dòng ngắn mạch của cầu chì, nếu dòng điện ngắn mạch lớn hơn mức này thì cầu chì sẽ nứt hoặc nổ. Đơn vị tính là kA.

5. Minimum breaking current I3

Đây là thông số chỉ có ở cầu chì Back Up, thể hiện dòng điện mà cầu chì sẽ cắt khi quá tải.

II. CÁC THƯƠNG HIỆU CẦU CHÌ TRUNG THẾ TẠI VIỆT NAM

Hiện tại, ở Việt Nam có 4 thương hiệu cầu chì trung thế được sử dụng nhiều nhất là Ferraz Shawmut (Mersen), Cooper Bussmann, ETI, Siba.

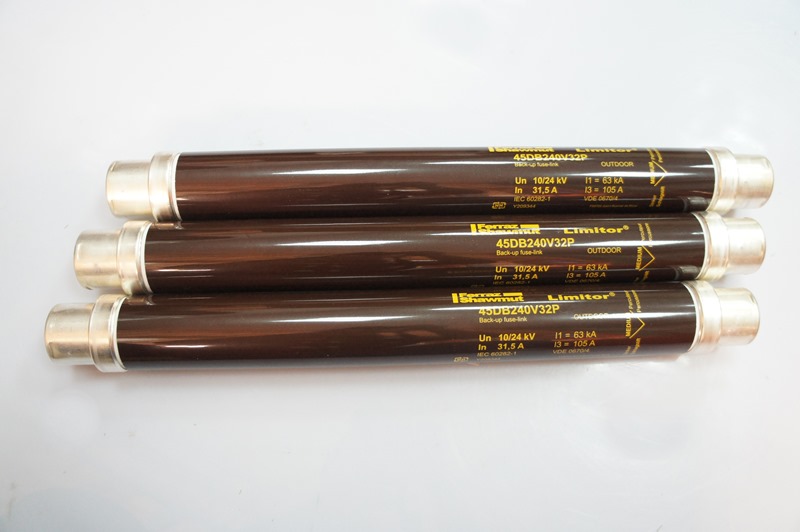

1. Cầu chì trung thế Ferraz Shawmut (Mersen)

Cầu chì trung thế Ferraz Shawmut đáp ứng các tiêu chuẩn:
IEC 60 282-1: tiêu chuẩn quốc tế về cầu chì trung thế, tương đương với tiêu chuẩn Đức VDE 0670 T4
IEC 60 787: tiêu chuẩn về cầu chì trung thế cho máy biến áp
DIN 43 625: tiêu chuẩn về kích thước cầu chì có điện thế từ 3,6kV đến 36kV
VDE 0670 T303/IEC 60 420: tiêu chuẩn về bộ đóng cắt cầu chì
DIN 43 624: tiêu chuẩn cầu chì trung thế dùng cho đế 1 cực

Các mã cầu chì trung thế Ferraz Shawmut thông dụng:

2. Cầu chì trung thế Cooper Bussmann

Cầu chì trung thế Bussmann đáp ứng các tiêu chuẩn:
DIN 43 625: tiêu chuẩn về kích thước cầu chì có điện thế từ 3.6kV đến 36kV
IEC 60 282-1: tiêu chuẩn quốc tế về cầu chì trung thế, tương đương với tiêu chuẩn Đức VDE 0670 T4
BS2692-1: tiêu chuẩn cho cầu chì bảo vệ máy biến áp
Cầu chì Bussmann chia ra làm 3 loại :
Loại F: Full range
Loại S: back-up kèm stiker
Loại A: back-up

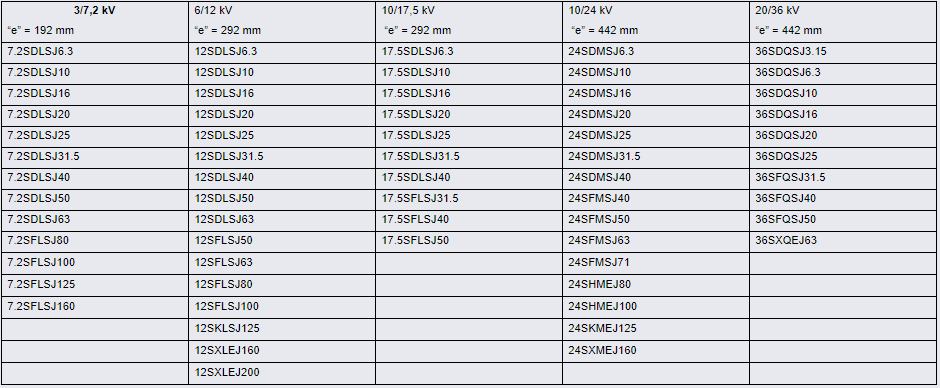

Các mã cầu chì trung thế Bussmann thông dụng :

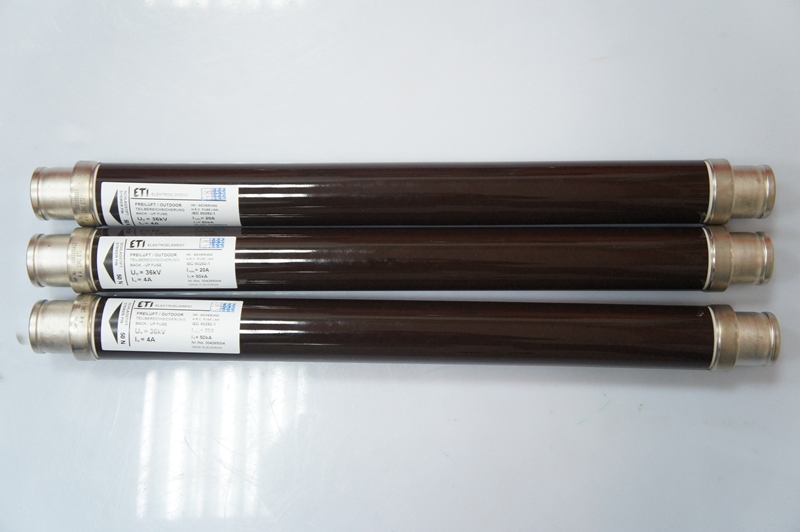

3. Cầu chì trung thế ETI

Cầu chì trung thế ETI đáp ứng các tiêu chuẩn:
IEC 60 282-1: tiêu chuẩn quốc tế về cầu chì trung thế, tương đương với tiêu chuẩn Đức VDE 0670 T4
DIN 43 625: tiêu chuẩn về kích thước cầu chì có điện thế từ 3,6kV đến 36kV
IEC 60644: tiêu chuẩn về cầu chì trung thế cho motor
IEC 60549: tiêu chuẩn về cầu chì trung thế cho tụ bù công suất
Cầu chì trung thế ETI có stiker với các lực là 50N, 80N, 120N.

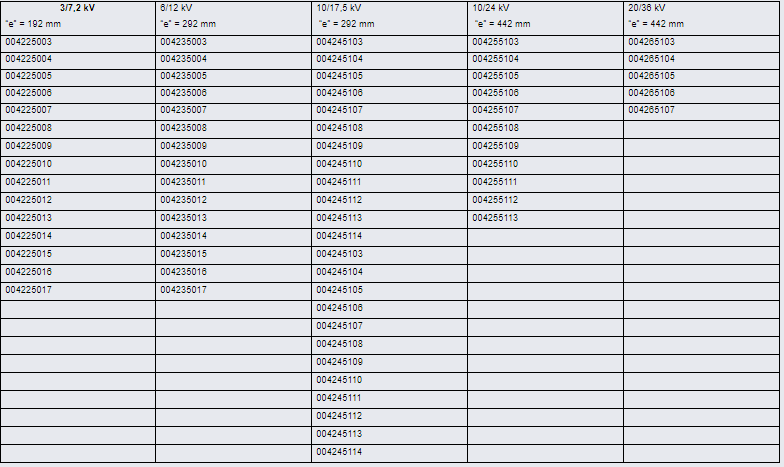

Các mã cầu chì trung thế ETI thông dụng:

4. Cầu chì trung thế Siba

Cầu chì trung thế Siba đáp ứng các tiêu chuẩn:
IEC 60 282-1: tiêu chuẩn quốc tế về cầu chì trung thế, tương đương với tiêu chuẩn Đức VDE 0670 T4
BS2692-1: tiêu chuẩn cho cầu chì bảo vệ máy biến áp
ESI 12-8: tiêu chuẩn cho cầu chì từ 6.6kV đến 11kV trong hệ thống phân phối điện

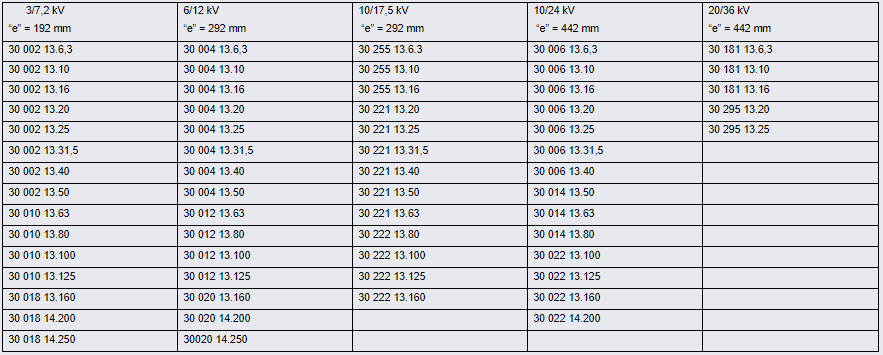

Các mã cầu chì trung thế Siba thông dụng:

Bạn đang cần cầu chì trung thế 24kv ? Hãy liên hệ với chúng tôi ngay
